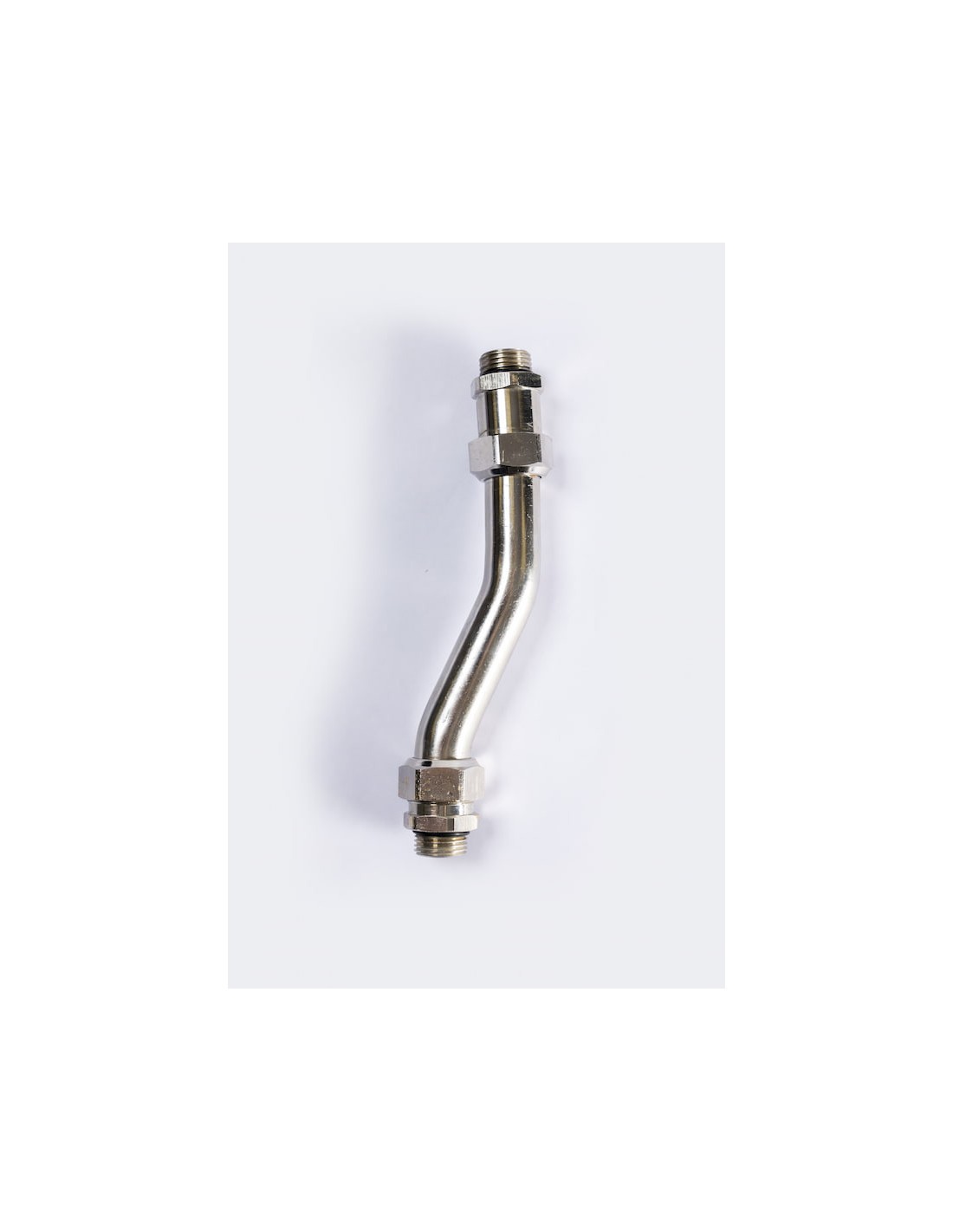

By-pass cupru nichelat diferențial se utilizează în instalatiile de încălzire prin pardoseală având rolul de a proteja pompa de recirculare și de a prelungi durata de viață a acesteia.
Caracteristici By-pass cupru nichelat:
Material : Cupru nichelat.
Presiune maximă: 1,0 MPa
Presiune diferențială de deschidere:0.3 bar
Temperatura de utilizare : 0 +100 °C
Conexiune cu filet:G1/2” ISO228-1
Agent termic: apă, apă cu glicol max 30%
dimensiune racorduri ½’’
*Cere oferta*
Etape de instalare:
A. Închideți robinetii de tur si retur de pe distribuitor-colector sau de pe kitul de amestec.
B. Închideți toți robineții aferenți circuitelor de încălzire.
C. Îndepărtați robinetul de golire din bara distribuitorului.
D. Îndepărtați aerisitorul automat și supapa din bara colectorului.
E. Demontați distribuitorul sau colectrorul de pe suportul excentric pentru a avea spațiu de montare a by-pass-ului .
F. Instalați reperul nr.1 în bara distribuitorului pe pozitia rămasă liberă (acolo unde a fost robinetul de golire)
G. Instalați reperul nr. 10 în bara colectorului (acolo unde a fost aerisitorul automat )
H. Asamblaţi cele două piuliţe pe ţeava de cupru nichelat (reperele nr. 5 și 7 din listă), inelele de fixare (nr. 4 si nr. 8), garniturile de EPDM (nr. 3 și
nr. 9) și supapa nr. 2
I. Montați tubul de cupru nichelat între reperul nr.1 și reperul nr.10
J. Strângeți manual piulițele nr. 5 și nr 7.
K. Fixați pe suportul excentric bara colectorului .
1. Corp supapă 1/2 - 3/4 FE cu garnitură
2. Supapă de presiune diferențială din ABS
3. O-ring EPDM
4. Inel de fixare
5. Piuliță
6. Țeavă de cupru nichelat
7. Piuliță
8. Inel de fixare
9. O-ring EPDM
10. Adaptor 1/2 - 3/4 FE cu garnitură
Termen de garanție
Termenul de garanție este de 24 luni de la data livrării, dacă sunt respectate integral regulile de transport utilizare și întretinere.
